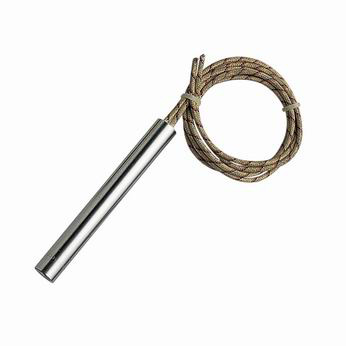

以金属管为外壳,合金电热丝作为发热体,在一端或者二端具有引出棒(线)在金属管内填装氧化镁绝缘介质,以固定发热体的电热元件。
2.引出棒
与发热体相连,供元件与电源,元件与元件连接用的金属导电零件。
3.展开长度(L),mm
元件图样上金属管的直线与弯曲长度的总和。
4.发热长度(t),mm
元件图样上布置发热体部分的长度。
5.发热表面积,cm平方
发热长度上金属管表面积。
6.表面负荷,W/cm平方
发热表面上单位面积的功率。
7.充分发热条件
使元件达到规定工作状态的工作条件。
8.额定电压,V
指在设计时规定并在元件外壳上标出的接在元件上的电压。
9.额定功率,kW
指在设计时规定并在元件外壳上标出的元件输入功率。
10.工作电压,V
对单支接入电源的元件,是指设计时规定的接在元件上的电压,即额定电压;对多支串接到电源上的一组元件,是指设计时规定接在这组元件上的电压。
11.工作温度,℃
在额定功率和充分发热条件下,元件发热表面的平均温度。
12.最高温度
在1.27倍的额定功率和充分发热条件下,元件发热长度上最高温度点的温度。
13.模拟条件
在标准各条款的状态下,采用措施使元件的工作温度与规定值基本符合的工作条件。
14.允许修复
指元件的引出棒损坏,金属表面涂层损坏、绝缘子和密封失效进行的修复,且修复后不影响元件的性能和正常使用。
15.恢复
由于使用和长时间存放等原因,元件的电气绝缘性能低于标准值,通过烘箱干燥等方法,使其电气绝缘性能恢复到标准值的过程,且不影响元件的性能和正常使用。
16.损坏
a.元件耐压低于标准值,泄露电流大于5mA或绝缘电流低于1MΩ,又不可恢复;
b.外壳有火焰发射及熔融物、表面严重腐蚀或其它不允许修复的损坏;
c.元件的实际功率比额定功率超差20%
