1.模具加热管的设计要求 钢制加热是几乎所有塑料成型模具设计必须采用的加热手段,可设计为单向接线、双向接线等多种形式,材质上可采用有缝管、无缝管、不锈钢管等,特点是热损失小、热效率高、排线简单,可根据需要设计为220V或380V,接线为式灵活多样。但由于其材料和加工工艺的限制,模具设计中要注意它向身特点。
(1)一般模具加热管在两端通常有较长的冷端,并不能起到加热的作用。所以推荐使用本公司生产的仿进口模具专用单头加热管.其特点为只有一端冷端.且冷端较小一般在1CM左右.
(2)一般模具加热段的功率设计尽量不超过10瓦特/厘米的限制。如30厘米长的加热管,功率尽可能不要超过300瓦。如果设计功率超过这个限制,加热管表面负荷较高,钢管易氧化腐蚀,造成短路。而本公司的仿进口模具专用单头加热元件可以功率设计可以达到20瓦特/厘米(要求热传导一定要好.间隙配合一般在0.05MM以内,本公司生产的SLM型加热元件尺寸精度在+-0.05MM)

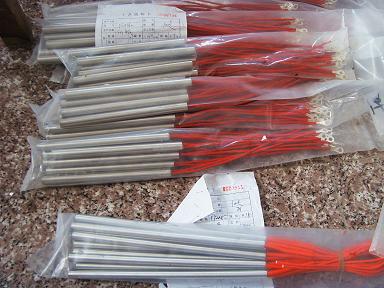

一、高密度单头加热管概述
高密度单头加热管特点:具有升温快,工作温度≤450℃。 用途:塑料成型模具、C02减压装总成、卷烟机、快速封口机、制药机械等。 电压:36-250V 功率:8-20W/cm2(有效发热区表面积) 推荐规格:6︿20×40︿100
二、高密度单头加热管管材的选用原则
耐温、耐腐蚀:对于低温管,一般采用BUNDY、铝管、铜管,高温管一般采用不锈钢管、英格莱管。英格莱800电热管能在水质不良的状况下使用,英格莱840电热管可以在高温工作状态下有很好的抗氧化性能,有较好的耐腐蚀性能。
三、验证电热管优劣的最直观的方法
先将发热管表面擦净,然后接通交流220V电源,在空气中干烧,表面发红后断电,待电热管完全冷却后,用餐巾纸擦拭,白纸上应无黑色氧化粉末(未与空气中的氧气反应),则说明此电热管为优质电热管。
四、单头加热管的由来
(单头)或(弹筒)电热管(Cartridge Heaters),在中国电热行业,有一很久称谓的型号:M3。在90年代后期由于电热管在中国广泛应用,电热管的形状也现很多,在中国南方就将这种一头出线的模具用的电热管称为单头电热管,很形像的。在国外称为弹筒式加热器,也是一种形像的叫法,因为弹筒壳是圆柱形,一头也是堵死,与中国叫为单头加热管是巧夺同工之说。
五、高密度单头加热管的性能要求
1 升温时间 在试验电压下,元件从环境温度升至试验温度时间应不大于15min
2 额定功率偏差 在充分发热的条件下,元件的额定功率的偏差应不超过下列规定的范围
3 绝缘电阻 出厂检验时冷态绝缘电阻应不小于50MΩ
4 绝缘耐压强度 元件应在规定的试验条件和试验电压下保持1min,而无闪络和击穿现象
